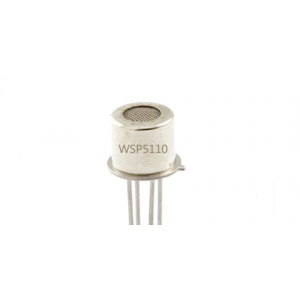

氟利昂傳感器 - WSP5110

產品介紹

• 一、氟利昂傳感器WSP5110產品描述

• 氟利昂傳感器WSP5110型氟利昂氣敏元件采用先進的平面生產工藝，在微型Al2O3陶瓷基片上形成加熱器和金屬氧化物半導體氣敏材料，用電極引線引出，封裝在金屬管座、管帽內。當有被檢測氣體存在時，空氣中該氣體的濃度越高，傳感器的電導率就越高。使用簡單的電路即可將這種電導率的變化轉換為與氣體濃度對應的輸出信號。

•


• 二、氟利昂傳感器WSP5110傳感器特點

• 對氟利昂、苯等氣體具有高靈敏度

  元件外形尺寸小

  5V定電壓、低功耗

  快速的響應恢復特性

  簡單的驅動電路

  優異的穩定性和長期的使用壽命

•


• 三、氟利昂傳感器WSP5110主要應用

• 用于家庭、環境的氟利昂探測氣體裝置等。

•


• 四、氟利昂傳感器WSP5110技術指標

產品型號			WSP5110
產品類型			平面半導體氣敏元件
標準封裝			金屬
檢測氣體			氟利昂、苯、酒精、等
檢測濃度			10-1000ppm
標準電路條件	回路電壓	Vc	≤24V  DC
	加熱電壓	VH	5.0V±0.2V ACorDC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	90Ω±5Ω（室溫）
	加熱功耗	PH	≤280mW
	敏感體表面電阻	Rs	30KΩ-200KΩ(in 100ppm氟利昂)
	靈敏度	S	Rs(in air)/Rs(100ppm氟利昂)≥3
	濃度斜率	α	≤0.65(R200ppm/R50ppm氟利昂)
標準測試條件	溫度、濕度		20℃±2℃；65%±5%RH
	標準測試電路		Vc:5.0V±0.1V；    VH: 5.0V±0.1V
	預熱時間		不少于120小時
