奧地利SENSORE Electronic GmbH GSB–離子流 極限電流氧化鋯通用變送板 - GSB

產品介紹

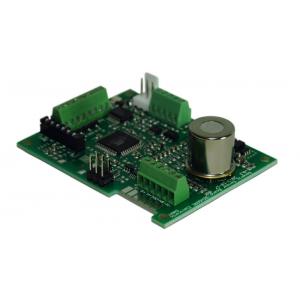

一、離子流極限電流氧化鋯通用變送板GSB介紹

• 用于氧傳感器的電路板
  傳感器接口板直接集成到用戶應用中

• 演示板用于實驗室傳感器評估

二、離子流極限電流氧化鋯通用變送板GSB特點

• 主要特點

  基于微控制器的接口電路
  兼容的氧傳感器:
  標準: SO-zz-xxx (電流型傳感器)
  根據要求: SP-zz-xxx (電流-電位型傳感器)
  外部電源電壓: 12Vdc (可能范圍6-25Vdc)
  標準功耗 200mA @ 12Vdc


• 傳感器校準

  在指定的氧氣濃度下進行單點校準
  加熱器電阻校準以確保正確的傳感器溫度
  校準值儲存在非易失性存儲器中。
  可以購買已校準好的系統 (GSB+傳感器)


• 傳感器線性輸出信號，取決于氧氣濃度:
  模擬0-5V (V out )
  模擬 4-20mA (I out )
  通過RS232生成數字輸出


• 可配置的傳感器工作參數
  6項預裝設置，針對不同類型的傳感器
  可選: 自定義參數, 例如 :
  加熱時間和加熱器工作模式
  傳感器電壓
  測量范圍和相應的輸出信號
  (尺寸以毫米為單位)


• 加熱器溫度控制:
  四線制加熱器電阻測量
  恒定加熱器電阻控制，以實現溫度補償
  可選: 恒定加熱電壓或恒功率控制


• 傳感器連接:
  通過 6pol RAST 2.5進行連接
  通過螺絲端子進行連接
  可選: 直接焊接到GSB-PCB上

• 可配置的數字I/Os，例如：
  開路集電極輸出，以轉變外加負載
  基于可編程的氧氣濃度閾值
  可編程的開關滯后
  定制傳感器狀態指示，例如誤差指示器


• 通過 RS232進行配置

  傳感器工作參數可靈活配置
  用于 Windows-OS的配置接口


• 定制GSBs
  實施客戶指定的數字或模擬接口
  客戶指定的端子代替螺絲端子
  大批量成本優化


• 定制固件
•
