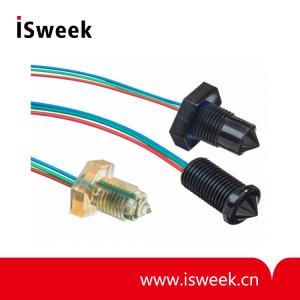

英國SST 光電式液位傳感器/光電液位開關 - LLC200D3SH

Mouse over image to zoom

耐腐蝕性液體，如鹽酸
靈敏度高
輸出電流大，可驅動白熾燈等報警裝置

產品型號：: LLC200D3SH

PDF：

訂貨數量：

產品介紹

一、英國SST 光電式液位傳感器/光電液位開關LLC200D3SH（工業級）產品描述：
液位傳感器提供單點液位檢測， TTL兼容的推挽輸出。設計傳感器含有一個紅外發射源和一個探測器，安裝位置精確，以確保兩者在空氣中達到很好的光耦合。當傳感器的錐形端浸入液體時，紅外光會透射出錐形面，到達探測器的光強就會變?nèi)酢?nbsp;
該LLC系列光電液位傳感器（工業級型、光電水浸傳感器）專為工業應用而設計。能勝任工業應用中重負荷的環境。本系列產品適合寬電壓范圍供電環境，驅動電流可達到250mA。因此，該系列傳感器可以直接驅動報警以及其他設備。

二、英國SST 光電式液位傳感器/光電液位開關LLC200D3SH（工業級）典型應用:

1.機器潤滑油、散熱劑、冷凍劑液位檢測
2.齒輪箱、傳動箱油劑液位檢測
3.泵、變速箱液位檢測

三、英國SST 光電式液位傳感器/光電液位開關LLC200D3SH（工業級）特性：
1) M12或者1/2” SAE接口
2) 三線電氣接口
3) 250mA輸出
4) 有常溫和高溫型兩種版本可供選擇（高溫可達125攝氏度）

四、英國SST 光電式液位傳感器/光電液位開關LLC200D3SH（工業級）電氣特性：

供電電壓（ Vs）	4.5 Vdc 到 +15.4Vdc
供電電流（ Is）	最大 2.5mA (Vs = 15.4Vdc)
輸出類型	物料號D3后帶L表示傳感器空氣中輸出為低電平；其它為高電平
輸出灌電流和拉電流（ Iout）	100mA
工作溫度范圍	-25°C 到 +80°C（標準型） -40°C 到 +125°C（擴展型）
儲存溫度	-30°C 到 +85°C （標準型） -40°C 到 +125°C （擴展型）
輸出電壓（ Vout） Iout = 100mA	輸出高 Vout = Vs - 1V 最大輸出低 Vout = 0V + 0.5V 最大
輸出電壓（ Vout） Iout = 0mA	輸出高 Vout = Vs - 0.3V Max 輸出低 Vout = 0V + 0.1V Max
