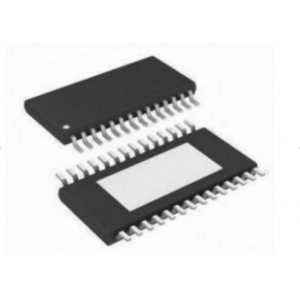

直流馬達驅動芯片 - MS8844

產品介紹

MS8844提供四個可獨立控制的半H橋驅動器。可被用于驅動直流電機，一個步進電機，4個螺線圈或者其他負載。每個輸出驅動器通道包含采用半H橋配置的N通道功率MOSFET。可提供每個通道輸入的單獨控制。在采用分離電源供電時，邏輯輸入和nFAULT輸出的參考地設置為一個單獨的地腳。

一、直流馬達驅動芯片-MS8844的特性：

四個半H橋驅動器：可用來驅動四個螺線管，兩個直流電機， 一個步進電機，以及其他負載
獨立半橋控制
用于低側電流檢測引腳
功率管低導通電阻
24V, 25°C 下 2.5A 較大峰值電流
內置 3.3V 10mA 低壓降穩壓器(LDO)
8-36V 電源電壓范圍
輸出端可以并聯使用?
帶散熱片的表面貼片封裝

二、直流馬達驅動芯片-MS8844的應用：
