直流馬達驅動芯片 - MS3145D

產品介紹

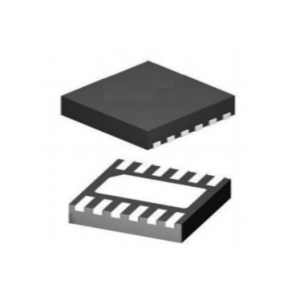

MS3145D是一個雙全橋電機驅動。電源電壓供電范圍4V到18V，平均電流1.1A，電流峰值1.54A。如果需要更高的電流能力，可以將雙全橋并聯使用。四個輸入腳可以控制直流電機工作在正轉，反轉，剎車以及滑行模式。也可以控制一個步進電機在全步和半步模式。

一、直流馬達驅動芯片-MS3145D的特性：

低輸出電阻Rdson
驅動雙直流電機或者一個單步進電機
低功耗模式（睡眠模式）
過溫保護
并聯工作平均電流 1.6A，電流峰值 2.2A，單直流電機
過流保護：
輸出短電源保護，輸出短地保護，輸出負載短路保護

二、直流馬達驅動芯片-MS3145D的應用：

攝像機

消費類產品

玩具
