直流馬達驅動芯片 - MS8838

產品介紹

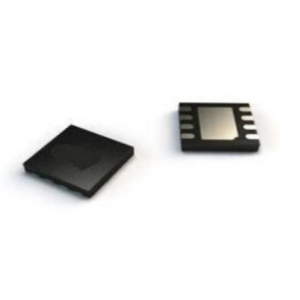

MS8838是一款直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。輸出驅動模塊由N 溝的DMOS驅動管組成，并內置電荷泵生成所需柵極電壓。MS8838能提供高達1A的輸出電流?？梢怨ぷ髟?/span>1.8V~12V的電機電源電壓，以及2V~7V的邏輯電源電壓上。MS8838具有PWM（PH/EN）輸入接口,與行業標準器件兼容。并具有低壓保護、過溫保護等保護功能。

一、直流馬達驅動芯片-MS8838的特性：

H橋電機驅動器
-- 驅動直流電機或其他負載
-- 低導通阻抗(HS+LS)520mΩ
1A 驅動電流
獨立電源
-- 電機 VM：1.8~12V
-- 邏輯 VCC：2~7V
接口類型
-- PWM(PH/EN)輸入模式
過溫以及低壓保護
低電流睡眠模式

二、直流馬達驅動芯片-MS8838的應用：
