能效zui高的溫度傳感器：
每次測量僅消耗 0.36μJ (T A =25°C, 3.3V)
寬的溫度范圍: -45°C 至 130°C
寬的工作電壓范圍: 2.7V 至 5.5V
精度高: ±0.25°C (-10°C 至 100°C TO18)
±0.1°C (-20°C 至 60°C, TO18)
超低噪聲: 0.002°C (測量時間 3.6ms)
超低耗電電流 (連續工作時 60μA ，
每秒一次測量時平均 220nA)
長期穩定性非常好
可直接與微處理器接口

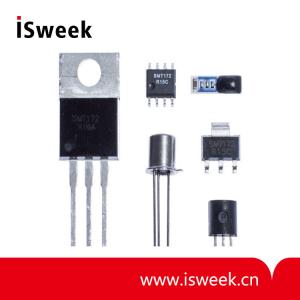

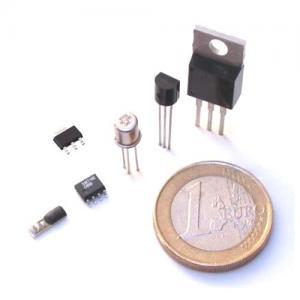

眾多封裝選擇

產品型號：: SMT172

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

一、荷蘭Smartec 超低功耗高精度數字輸出溫度傳感器 SMT172描述：

SMT172 是一款新的超低功耗，高精度數字輸出溫度傳感器。它的性能穩定，使用方便，測量溫度范圍寬。它是一款單晶硅集成電路，應用了新的設計原理，采用了高精度的單溫度點校準，在?10°C 至 100°C 范圍內精度達到±0.25°C。
SMT172 的工作電壓范圍是 2.7 伏至 5.5 伏，3.3 伏時連續工作狀態下耗電電流為 60 微安，測量速度可高達每秒 4000 個有效讀數（室溫）。極低的測量噪聲使得這款傳感器成為能效zui高的溫度傳感器(每測量僅消耗0.36 微焦爾能量)。
SMT172 的輸出是脈沖寬度調節信號，其占空比正比于被測溫度。這使得此溫度傳感器可以直接與微處理器接口，無須額外的模數轉換電路。目前，即便低價微處理器一般都擁有高頻計時器，可以快速而準確地讀取脈沖信號的時間間隔，從而得到占空比信息。對于用戶來講可以很快地完成從開發到進入市場的步驟。

二、荷蘭Smartec 超低功耗高精度數字輸出溫度傳感器 SMT172特點：

能效zui高的溫度傳感器：
每次測量僅消耗 0.36μJ (T A =25°C, 3.3V)
寬的溫度范圍: -45°C 至 130°C
寬的工作電壓范圍: 2.7V 至 5.5V
高精度: ±0.25°C (-10°C 至 100°C TO18)
±0.1°C (-20°C 至 60°C, TO18)

超低噪聲: 0.002°C (測量時間 3.6ms)

超低耗電電流 (連續工作時 60μA ，

每秒一次測量時平均 220nA)
長期穩定性非常好
可直接與微處理器接口
眾多封裝選擇

三、荷蘭Smartec 超低功耗高精度數字輸出溫度傳感器 SMT172應用：

超低功耗應用：可攜帶電子器材，無線傳感器網絡
醫學應用: 體溫測試，體溫監測
儀表應用: (醫用)化學分析，高精度儀表
環境監測(室內/室外)
工業應用: 過程監測/控制

四、荷蘭Smartec 超低功耗高精度數字輸出溫度傳感器 SMT172參數

參數	較小	典型	較大	單位	條件
供電電壓	2.7		5.5	V
激勵電流		50		μA	TA = -45°C, Vcc = 2.7V, 輸出引腳無負載
		60		μA	TA = 25°C, Vcc = 3.3V,
		70		μA	TA = 25°C, Vcc = 5.5V,
平均電流		220		nA	TA = 25°C, Vcc = 3.3V,每秒測量一次
斷電電流		0		μA	用Vcc引腳控制
精度 TO18		0．25		°C	-10°C to 100 °C
		0．8		°C	-45°C to 130 °C
		0．1		°C	-20°C to 80 °C （二級關系)
		0．4		°C	-45°C to 130 °C (（二級關系)
精度 TO92/TO220 SOT223		0．35		°C	-10°C to 100 °C
		1		°C	-45°C to 130 °C
		0．25		°C	-20°C to 80 °C（二級關系)
		0．8		°C	-45°C to 130 °C （二級關系))
測量時間		1．8		ms	TA = 25°C, Vcc = 3.3V, 8 periods
噪音4			<0.0002	°C	TA = 25°C, Vcc = 5 V, 1 s 測量時間
輸出占空比	0．11		0,93		45°C to 130°C
輸出頻率	0．5		7	kHz	1 - 4 kHz for Vcc= 4.7-5.5 V and TA=-25°C to 110°C
PSRR at Vcc			0．1	°C/V
重復性			0．01	°C	TA = 25°C, Vcc = 5V, TO18
啟動時間		1	2	ms
長期漂移			0．0058	°C	TA = 22°C, Vcc = 5V, 365 天, TO18
輸出阻抗			100
工作溫度	-45		130	°C
存儲溫度	-50		150	°C
占空比與溫度的一級關系: T = 212.77 DC - 68.085
占空比與溫度的二級關系: T = -1.43 DC2 +214.56 DC - 68.6
