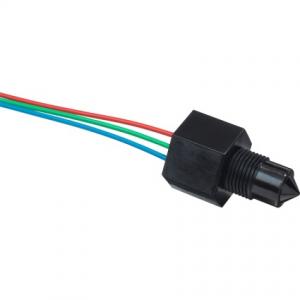

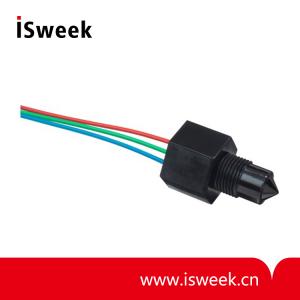

英國SST 工業級光電液位傳感器/光電液位開關 - LLC200D324-003

Mouse over image to zoom

供電電壓：8Vdc~30Vdc
供電電流：7.5mA (Vs = 30Vdc)
灌拉電流：1A
工作溫度：-25°C 到 +80°C （標準型）
靈敏度高
輸出信號為高低電平

產品型號：: LLC200D324-003

PDF：

訂貨數量：

產品介紹

一、工業級光電液位傳感器/光電液位開關LLC200D324-003概述
LLC工業級液位傳感器是單點檢測，TTL兼容數字電平信號輸出。這款傳感器適用于大功率輸出場合，可以直接驅動白熾燈指示燈，聲音報警器，繼電器或其它情形。一個紅外LED光源和光電管探測器很好地安裝在傳感端的基座上，能確保在空氣中達到很好的光耦合。當感應端浸入液體，紅外光會 從錐形表面透射出去，而光電管接受到的光強會變小，導致輸出電平發生變化。多樣化的輸出電路可滿足不同的應用場合。

二、工業級光電液位傳感器/光電液位開關LLC200D324-003清潔方法
根據污染物不同選擇不同的清洗液。原廠推薦使用氟利昂和酒精溶劑。禁止使用氯基溶劑，如三氯乙烷等會危害傳感器材質。

三、工業級光電液位傳感器/光電液位開關LLC200D324-003液體介質是否兼容
使用前要檢測下目標液體是否能與PSU或Trogamid材質相兼容。

四、工業級光電液位傳感器/光電液位開關LLC200D324-003電性特性

供電電壓(Vs)	8Vdc~30Vdc
供電電流 (Is)	2.5mA (Vs = 15.4Vdc) 或 7.5mA (Vs = 30Vdc)
輸出類型	物料號D3后帶 “L”表示傳感器空氣中輸出低電平。否則，其它情況輸出高電平
輸出灌/拉電流	1A
工作溫度	-25°C 到 +80°C （標準型） -40°C 到 +125°C （擴展型）
儲存溫度	-30°C 到 +85°C （標準型） -40°C 到+125°C （擴展型）
輸出電壓(Vout) Vs = 4.5 ~ 15.4Vdc Iout = 1A	輸出高電平 ? Vout = Vs - 1.5V Max 輸出低電平 ? Vout = 0V + 0.5V Max
輸出電壓(Vout) Vs = 8 ~ 30Vdc Iout = 1A	輸出高電平 ? Vout = Vs - 1.8V Max 輸出低電平 ? Vout = 0V + 0.7V Max
輸出電壓(Vout) Vs = 4.5 ~ 15.4Vdc 和 Vs = 8 ~ 30Vdc Iout = 0mA	輸出高電平 ? Vout = Vs - 0.3V Max 輸出低電平 ? Vout = 0V + 0.1V Max
