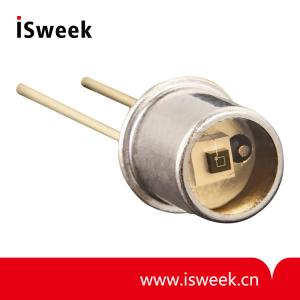

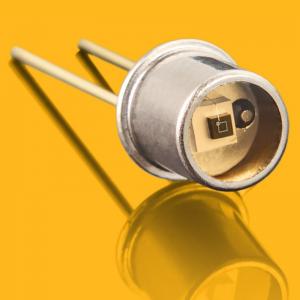

德國SGLUX 紫外光電二極管 - SG01D系列

Mouse over image to zoom

1. 采用碳化硅（SiC）材料
2. 寬頻段（UVA+UVB+UVC）
3. 有效探測區域0.5mm2（SG01D-51LENS敏感區域為11.0mm2，適合探測火焰）
4. 10uW/cm2峰值輻射強度產生約65nA電流，（10uW/cm2峰值SG01D-51LENS約350nA.
5. 芯片高度穩定性（通過德國PTB認證）

產品型號：: SG01D系列

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

一、紫外光電二極管 - SG01D特性：

1. 采用碳化硅（SiC）材料

2. 寬頻段（UVA+UVB+UVC）

3. 有效探測區域0.5mm2（SG01D-51LENS敏感區域為11.0mm2，適合探測火焰）

4. 10uW/cm2峰值輻射強度產生約65nA電流，（10uW/cm2峰值SG01D-51LENS約350nA.

5. 芯片高度穩定性（通過德國PTB認證）

二、關于碳化硅材料（SiC）：

SiC可承受高強度輻射，可見盲區，低暗電流，高速響應和低噪音的屬性；這些功能使SiC成為可見盲區紫外探測器的很好使用材料。SiC探測器可以工作在高達170℃的溫度中，信號（響應率）的溫度系數也很低，<0.1%/K。由于（fA級別的暗電流）噪音低，很低的紫外線輻射強度也可以可靠地測量，（需要適當的放大器）。

SiC光電二極管可作為未濾波的寬帶探測設備或帶有光學濾波器，提供對UVA、UVB、UVC波段的響應。

三、紫外光電二極管 - SG01D 應用領域：

主要用于火焰控制(工業鍋爐)，水處理( UV強度的保險)，UV天文(陣列探測)，槍彈跟蹤(紫外線照相機)，臭氧和污染物監測，火焰感應(火警安全裝置油滴監測)，測試太陽光中的紫外線強度(禮品、化妝品用具)，紫外線燈管的紫外線發生強度測試(醫療器械或民用消毒碗柜的消毒效率檢驗)等。

四、紫外光電二極管 - SG01D技術參數:

型號	SG01D-18	SG01D-5LENS
響應率	0.13A/W	0.13A/W
波長典型值	280nm	280nm
波長范圍（S=0.1*Smax）	221-358nm	221-358nm
可見光抑制比（Smax/S>405nm）	>1010	>1010
有效探測區域	0.5mm2	0.5mm2（芯片尺寸）11.0mm2(輻射敏感區域)
暗電流（1V反向偏壓）	1.7fA	1.7fA
電容	125pF	125pF
短路電流（10uW/cm2峰值輻射照度）	約65nA	約350nA
溫度系數	<0.1%/K	<0.1%/K
操作溫度	-55～+170℃	-55～+170℃
儲存溫度	-55～+170℃	-55～+170℃
焊接溫度（3S）	260℃	260℃
反向電壓VRmax	20V	20V
物理特性	采用T018金屬外殼密封，1針腳絕緣，1針腳接地	內置聚光鏡，采用T05金屬外殼密封，1針腳絕緣，1針腳接地
