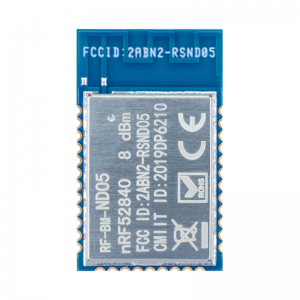

低功耗藍牙模塊 - RF-BM-ND05

產品介紹

藍牙模塊是低功耗藍牙（BLE）射頻模塊，可廣泛應用于短距離無線通信領域。具有功耗低、體積小、傳輸距離遠、抗干擾能力強等特點。模塊配備高性能倒F天線。

RF-BM-ND05低功耗藍牙模塊，采用 NordicSemiconductor 的 nRF52840 作為核心處理器。模塊運行在 2.4 GHz ISM band，GFSK 調制方式(高斯頻移鍵控)，40 頻道2 MHz 的通道間隙，3 個固定的廣播通道，37 個自適應自動跳頻數據通道，物理層可以和經典藍牙RF組合成雙模設備，2 MHz 間隙能更好地防止相鄰頻道的干擾。寬輸出功率調節(-20 dBm～+8 dBm)，-96 dBm 高增益接收靈敏度。

從Nordic Semiconductor 推出 nRF52840 單芯片(SOC) 低功耗藍牙收發器以來，nRF52840 就受到了市場強烈的關注。nRF52840 基于配備 1 MB flash + 256 KB RAM 的 32位 ARM? Cortex? M4F CPU 而構建。具備豐富的模擬和數字周邊產品，可以在無需 CPU參與的情況下通過可編程周邊產品互聯(PPI)系統進行互動。靈活的 33 引腳GPIO映射方案可使 I/O (例如串行接口、PWM 和正弦解調器)根據 PCB 需求指示映射到任何設備引腳。這可實現完全的設計靈活性及引腳位置和功能。

該款模塊可用于開發基于藍牙 4.0/4.2/5 (BLE 低功耗藍牙)的消費類電子產品，手機外設產品等，為客戶產品與智能移動設備通訊提供快速的 BLE 解決方案。

一、低功耗藍牙模塊 - RF-BM-ND05的特性：

工作電壓： 1.7 ~ 5.5 V，推薦為 3. 3 V
工作頻段： 2402 MHz ～ 2480 MHz
較大發射功率： -20 ~ +8 dBm ( 正常0 dBm輸出 )
接收靈敏度： -96 dBm
RAM： 256 KB
FLASH： 1 MB
GPIO數量： 29 個
晶振頻率： 32 MHz、32.768 KHz
封裝方式： SMT（郵票半孔）
工作溫度： - 40 ℃ ～ + 85 ℃
儲存溫度： - 40 ℃ ～ + 125 ℃

二、低功耗藍牙模塊 - RF-BM-ND05的應用：

物聯網(智能家居產品、工業mesh網絡、智慧城市基礎設施)，

先進的可穿戴產品(聯網手表、高級個人健身設備、具有無線支付功能的可穿戴產品、聯網健康設備、虛擬/增強顯示（VR/AR)應用互動)，

互動娛樂設備 ( 高級遙控器、游戲控制器)
