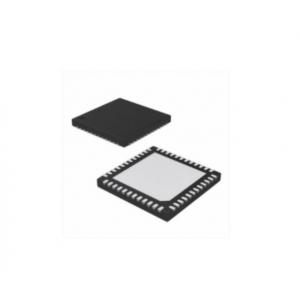

USBCodec芯片 - CJC6822A

產品介紹

CJC6822是一款基于Cortex-M0+的單片機，專為USB耳機設備而設計。它集成了一個32位的RISC CPU和16KB的SRAM、USB、UART、IIC、音頻編解碼器、GPIO、定時器、WDT、PWM、SPI、IIS、SPDIF、SARADC、PLL、LDO等。

CJC6822可以通過SPI接口從外部閃存啟動。開機后，程序從外部閃存讀取到內部SRAM中進行執行。

CJC6822可以運行到48MHz，它的設計特別小心，以較小化功耗，同時允許靈活性，以達到高性能。它包括針對單個IP的時鐘門控，CJC6822可以在不同的節能模式下進一步操作：正常、空閑、待機、關機，不同的模式有不同的時鐘和電源策略。

一、USBCodec芯片 - CJC6822的特性：

皮質-M0+類似

LDO
內置的LDO，為較寬的工作電壓range：3.3V/1.8V

Memory

支持高達16KB的程序內存

時鐘控制

可編程系統時鐘源

12MHz時鐘從USB時鐘振蕩器

支持外部晶體振蕩器

10 KHz內部低功率rc振蕩器，用于看門狗和空閑喚醒

USB合規性

USB規范。V2.0高速/全速模式兼容

USB音頻類V1.0/V2.0兼容

USB人機界面設備V1.1兼容

支持USB暫停/恢復/重置功能

支持控制、中斷、批量和同步數據傳輸

音頻編解碼器

默認示例rate：192K/176.4K/96K/88.2K/48K/44.1K

支持位長度：16月20日24日32位

輸入輸出口

較多8個通用輸入/O（GPIO）

計時器

3個內部計時器

內部或外部時鐘源的選擇

可以在溢出和超時時發出中斷命令

每個計時器都有兩個匹配寄存器

支持增減型模型

二、USBCodec芯片 - CJC6822的應用：

USB耳機

USB轉3.5轉接口
