美國ESS USBCodec芯片 - ES9260Q

產品介紹

ES9260Q是一款用于驅動耳機的高性能芯片系統，它具有32位，2通道音頻軍刀D/a轉換器，QUADDAC技術，耳機放大器，USB1.1PHY，集成模擬增益電阻，和模擬PLL。ES9260是為低功耗音頻級應用，如手機和數字音樂播放器，消費者應用如USBdac和適配器，以及專業應用如混頻器控制臺和數字音頻工作站。

使用廣受好評的ESS專利32位超流II?QUADDAC?架構和時域抖動消除器，ES9260Q提供高達118dBADNR和-106dBTHD+N在高保真模式，一個性能水平，將滿足較苛刻的音頻愛好者。

集成的sabreDAC通過同步和異步采樣模式下的主/從IS2S/DSD接口支持多達32位384kHzPCM和DSD256音頻數據。集成的軍刀耳機放大器支持多達1個Vrms輸出。一個集成的模擬PLL可以從數字音頻時鐘信號中進行操作，消除了需要一個專用的外部時鐘，并減少了PCB尺寸和BOM成本。通過集成反饋電阻、集成低噪聲DAC參考調節器和小模具尺寸，進一步降低了PCB足跡和BOM成本。利用獨特的THD補償電路，可以較小化來自次優組件和PCB布局的殘余失真。

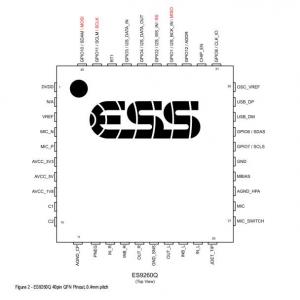

ES9260Q為當今較苛刻的數字音頻應用程序設置了高清音頻性能的標準，在一個緊湊的40針QFN包。體驗軍刀的音頻質量，一路到耳機。

一、USBCodec芯片 - ES9260Q的特性：

獲得專利的32位超流II?QUADDAC?體系結構
+123dBA SNR, +118dBA DNR w/DRE
-106dB THD+N, @ 600Ω
-101dB THD+N.20mW @ 32Ω
已獲得專利的時域抖動消除器
模擬PLL
64位累加器和32位處理
多功能數字輸入
集成式低噪聲參考調節器
集成模擬增益電阻器
小包裝尺寸
杰克檢測與麥克風和按鈕檢測
串話補償
集成USB1.1PHY

二、USBCodec芯片 - ES9260Q的應用：

移動電話、平板電腦/筆記本電腦、數字音樂播放器/便攜式多媒體播放器

消費者和音響發燒友USBDAC耳機放大器和A/V接收器

專業的數字音頻工作站和混音器控制臺
