可燃氣體(甲烷)傳感器 - SB-12A

  • 可燃氣體(甲烷)傳感器
Mouse over image to zoom

靈敏度高
功耗很低(120mW)
響應迅速
抗毒性強

產品型號:
SB-12A
PDF:
訂貨數量:

產品介紹

可燃氣體(甲烷)傳感器SB-12A 描述:

SB-12A是一款二氧化錫半導體氣體傳感器。它對甲烷檢測性能優越、靈敏度高,且功耗很低(120mW)。它響應迅速,抗毒性強,對干擾氣體不敏感,在氣體檢測系統應用中十分可靠。


可燃氣體(甲烷)傳感器SB-12A 參數:

結構

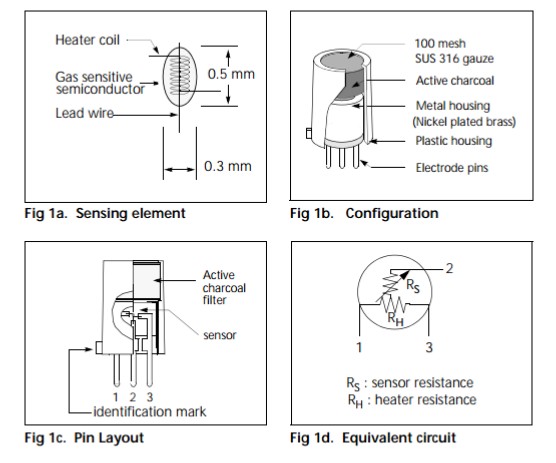

氣敏半導體元件呈小珠形,內嵌加熱線圈和電極線。傳感元件安裝在金屬外殼中,其中氣流通道內有雙層不銹鋼網(100 mesh)。網格具備防爆特性。(Fig1)


操作條件

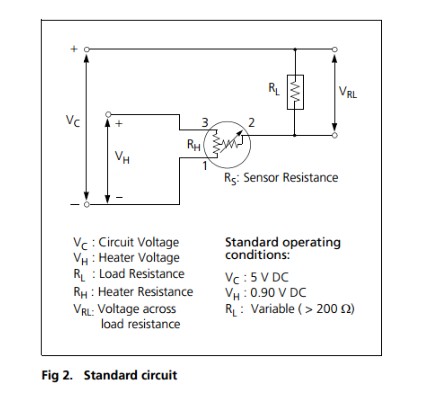

Fig2是該型號的標準工作電路圖。通過固定或可變電阻器(RL)上的輸出電壓的變化可獲取傳感器電阻 (RS)的變化。為發揮最佳性能并實現指定的特性,加熱器電壓(VH)、電路電壓(Vc)和負載電阻(RL)的值必須在標準工作條件規定的取值范圍內,規格參數表如下頁所示。



靈敏度特性

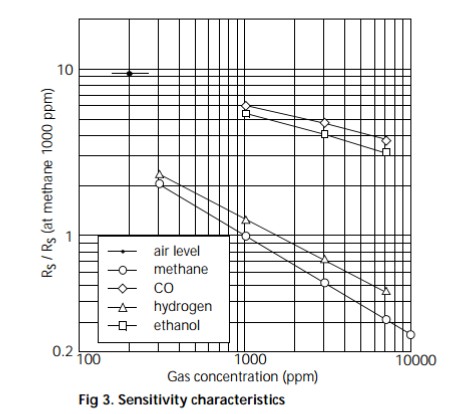

Fig 3顯示了SB-12A的靈敏度曲線(典型數據)。氣體傳感器的靈敏度特性由傳感器電阻與氣體濃度的關系表達。氣體濃度的上升與傳感器電阻下降成對數函數關系。SB-12A的靈敏度特性由以下參數指明:

--傳感器阻值:在含有3000ppm的甲烷的空氣中

--傳感器阻值變化率:在含有1000ppm~3000ppm(斜率)的甲烷的空氣中,

--傳感器阻值變化率:在含有3000ppm甲烷和1000ppm酒精的空氣中

具體參數

A. 標準操作條件

符號

參數

規格

條件

VH

加熱電壓

0.90V ± 0.05V

AC或DC 或脈沖

VC

電路電壓

<5.0V

DC:引腳2(+)引腳1(-)

RL

負載電阻

變化的(>200?)

PS<10mW

RH

加熱電阻

2.8? ± 0.2?

室溫

IH

加熱電流

132mA

IH = VH / RH (典型值)

PH

加熱功耗

120mW

 PH = VH2 / RH(典型)


B.環境條件

符號

參數

規格

條件

Tao

操作溫度

-10~50°C

推薦范圍

Tas

儲存溫度

-30~100°C

RH

相對濕度

<95%RH

(O2)

氧氣濃度

21% ± 1%(標準條件)

對較小值:>18%

靈敏度參數受氧氣濃度變化的影響。



C.靈敏度參數

型號

SB-12A-00

符號

參數

規格

條件

RS

傳感器阻值

0.2k?~1k?

在3000ppm甲烷的空氣中

β

靈敏度斜率

0.45~0.65

在3000ppm甲烷的空氣中的RS/在1000ppm甲烷的空氣中的RS

酒精的選擇性

≥ 5.0

Rs(在1000ppm酒精的空氣中)/Rs(在3000ppm甲烷的空氣中)

CH4的靈敏度

≥ 9.0

Rs(在空氣中)/Rs(在3000ppm甲烷的空氣中)

標準測試條件:  溫度:20 °C ± 2 °C   VC:5.0 V ± 5%
               濕度:65% ± 5%         VH:0.9 V ± 5%
               (在清潔的空氣中)       RL:750? ± 1%
               預加熱時間:超過48小時

低溫度依賴

1.2 ± 0.2

Rs(在3000ppm甲烷的空氣中,溫度為-10°C)/ Rs(在3000ppm甲烷的空氣中,溫度為20°C,濕度為65%RH)

高溫度依賴

0.85 ± 0.15

Rs(在3000ppm甲烷的空氣中,溫度為50°C,濕度為60%RH)/ Rs(在3000ppm甲烷的空氣中,溫度為20°C,濕度為65%RH)

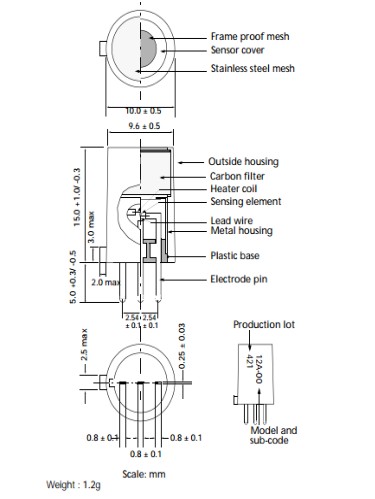

D.機械結構參數

項目

條件

規格

震動

頻率:5~500Hz
加速度:1.3G
持續時間:40分鐘

應該在靈敏度參數中滿意的規格

沖擊

高度:60cm
碰撞次數:3次


E.組成材料

No.

部分

材料

1

敏感元件

SnO2

2

加熱線圈/導線

Pt

3

不銹鋼網眼

SUS316

4

碳過濾膜

活性碳

5

外殼

尼龍6(UL94V-0)

6

防爆網眼

SUS316(100網眼,雙層)

7

金屬外盒

鍍鎳黃銅

8

塑料基板

聚對苯二甲酸丁二醇酯(PBT)


體積
