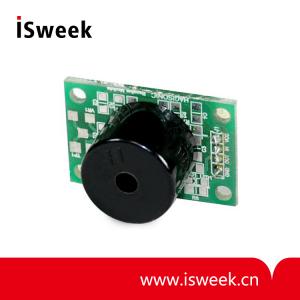

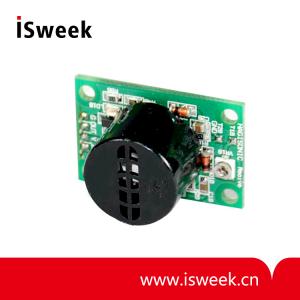

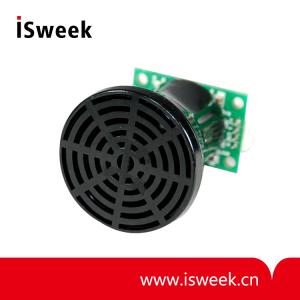

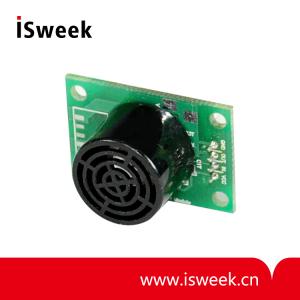

韓國Hagisonic 機器人超聲波傳感器模塊 - HG-M40系列, HG-L40系列

Mouse over image to zoom

探測物體、測量距離
中距離
多方向
點擊噪聲低
室內環境
死區較小化

產品型號：: HG-M40系列, HG-L40系列

PDF：

訂貨數量：

詢價加入詢價籃

產品介紹

韓國Hagisonic 機器人超聲波傳感器模塊 HG-M40系列, HG-L40系列特性：

探測物體、測量距離

中距離

多方向

點擊噪聲低

室內環境

死區較小化

實時信號(5V TTL)

在40kHz下工作

3種模塊

? 收發器(HG-M40D)

? 發送器(HG-M40T)

? 接收器(HG-M40R)

韓國Hagisonic 機器人超聲波傳感器模塊 HG-M40系列, HG-L40系列參數：

頻率(KHz)	40±2
輸入脈沖	TTL或脈沖 (2 V ~ 10 V)
輸入脈沖頻率	10 Hz ~ 30 Hz
輸入DC電源(Vdc)	10 V ~ 16 V
傳感器驅動電壓	60~70 Vpp和 12V Vdc
輸出信號	5 V TTL
僅適用于發送器、接收器或雙重類型 (兼具發送器和接收器)

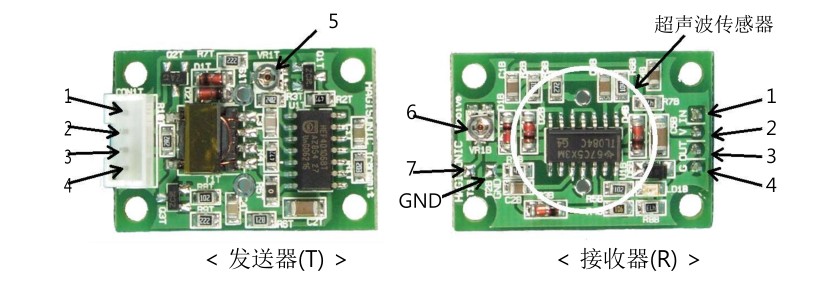

韓國Hagisonic 機器人超聲波傳感器模塊 HG-M40系列, HG-L40系列終端和零件信息描述：

① 脈沖輸入終端：脈沖的輸入電壓電平應在+2V~10 V范圍內。

?施加輸入脈沖時，超聲波傳輸零件會在其上升沿驅動。

?建議輸入脈沖周期在10 Hz ~ 50 Hz范圍內(可以在從0到最大200 Hz范圍內使用)

?多種脈沖形狀可用，如TTL信號、脈沖、方波、正弦波或三角波。

② DC 輸入電源終端：建議電壓范圍在+DC 10 V ~ 16 V之間。

③ 信號輸出終端：:從接收器零件獲取矩形

?接收信號的時間延遲與傳感器到障礙物之間的距離成比例。

?脈沖寬度傾向于與障礙物大小成比例。

?可以通過訂單生產提供其他輸出電平，如3.5V, 10V,等。

④ GND 終端：信號和電源的電接地電平。

⑤ 頻率微調零件：驅動信號的頻率可以在38 kHz~ 42kHz范圍內微調。(建議：請勿將其固定，因為

模塊發貨出廠前已經進行了優化。)

⑥ 接收器增益控制零件：靈敏度（增益）由微調電容器的固定來控制。模擬放大器范圍在33 dB ~

59 dB之間。

*請注意，過量放大接收器增益時，發送器直接傳輸?shù)浇邮掌鞯某暡ㄖ锌赡軙霈F(xiàn)干擾噪音信號。

⑦點模擬信號測試點:在該點，可以觀察到模擬信號（完整波形）。

⑧ 工作指示器:發送器被驅動或接收器識別到信號時，紅色LED燈亮。

韓國Hagisonic 機器人超聲波傳感器模塊 HG-M40系列, HG-L40系列模塊與模式描述：

1.模塊

①收發器(D) :

不僅可用作收發器模塊，而且在不同的接線方式下，可以作為接收器或發送器使用。

因為收發器要發出超聲波并等待回復，它可探測30cm~40cm及更遠的距離。無論怎

樣，它會盡可能識別出物體是否在某處。

②發送器(T) :僅發送超聲波。

③接收器(R) :僅接收超聲波。

使用2套或更多發送器和接收器時，可以進行1~2cm的近距離探測。

同樣，如果所用的是收發器，當它獨立用作發射器或接收器時，也可以探測到距離短至1?

2Cm的障礙物。

2.模式

①觸發輸入模式(M-type)

②脈沖串輸入模式(L-type)

3. M-type與L-type間的差別。

觸發輸入模式

脈沖串輸入模式

1.內置40kHz振蕩器

2.一直待機

3.每次外部觸發脈沖，聲波依次出現

4.脈沖頻率可調節，但觸發短脈沖和持續時間(約1mS)是固定的

5.超聲波強而點擊噪聲低

1.結構簡單，僅有放大器和輸出電路（無振蕩器）

2.必須要外部給出40 kHz的猝發脈沖信號才能工作(需要外部振蕩器或軟件來發出信號)

3.脈沖頻率可改變，持續時間和射頻可按照

用戶需求而定

4.可通過CPU電路或S/W應用多渠道

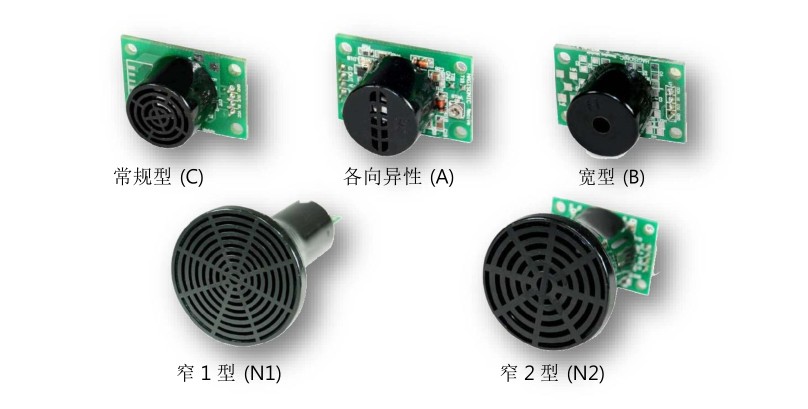

韓國Hagisonic 機器人超聲波傳感器模塊 HG-M40系列, HG-L40系列產品選型：

型號	模式	模塊	型號名稱	距離	方向(°)
常規型(C)	觸發輸入	雙重型發送器接收器	HG-M40DC HG-M40TC HG-M40RC	0.4 ~ 4.5m 0 ~ 6m 0 ~ 6m	65
常規型(C)	脈沖串輸入	雙重型發送器接收器	HG-L40DC HG-L40TC HG-L40RC	0.4 ~ 6m 0 ~ 6m 0 ~ 6m	65
各向異性(A)	觸發輸入	發送器接收器	HG-M40TA HG-M40RA	0 ~ 3.5m	H : 160 V : 65
各向異性(A)	脈沖串輸入	發送器接收器	HG-L40TA HG-L40RA	0 ~ 3.5m	H : 160 V : 65
寬型(B)	觸發輸入	發送器接收器	HG-M40TB HG-M40RB	0 ~ 2m	150
寬型(B)	脈沖串輸入	發送器接收器	HG-L40TB HG-L40RB	0 ~ 2m	150
窄1型(N1)	觸發輸入	雙重型	HG-M40DN1	0.4 ~ 9m	12
窄1型(N1)	脈沖串輸入	雙重型	HG-L40DN1	0.4 ~ 9m	12
窄2型(N2)	觸發輸入	雙重型	HG-M40DN2	0.4 ~ 7m	25
窄2型(N2)	脈沖串輸入	雙重型	HG-M40DN2	0.4 ~ 7m	25
