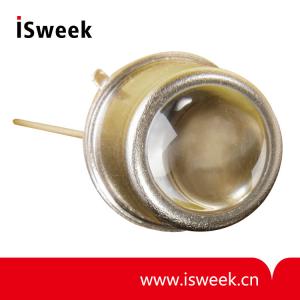

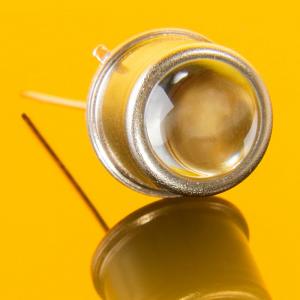

德國SGLUX 紫外光電二極管 - SG01D–5LENS

Mouse over image to zoom

寬頻UVA+UVB+UVC, PTB報道的芯片高穩定性, 用于火焰檢測
輻射敏感面積 A = 11,0 mm2
TO5密封金屬外殼和聚光鏡, 1絕緣引腳和1接地引腳
10μW/cm2 峰值輻射約產生350 nA電流

產品型號：: SG01D–5LENS

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

德國SGLUX 紫外光電二極管 SG01D–5LENS 描述關于材料碳化硅(SiC)

SiC具有獨特的特性，能承受高強度的輻射，對可見光幾乎不敏感，產生的暗電流低，響應速度快和噪音低。這些特性使SiC成為可見盲區半導體紫外探測器的很好使用材料。SiC探測器可以一直工作于高達170°C (338°F)的溫度中。信號（響應率）的溫度系數也很低，< 0,1%/K。由于噪音低(fA級的暗電流), 能夠有效地檢測到很低的紫外輻射強度。請注意這個裝置需要配置相應的放大器。(參見第3頁中的典型電路)。

德國SGLUX 紫外光電二極管 SG01D–5LENS 選項

SiC光電二極管有七個不同的有效敏感面積可供選擇，從0.06 mm2 到36 mm2。標準版本是寬頻UVA-UVB-UVC。

四個濾波版本導致更嚴格的感光范圍。所有光電二極管都有密封的金屬外殼（TO型），直徑為5.5mm的TO18 外殼或9.2mm 的TO5外殼。進一步的選項是2只引腳（1絕緣，1接地）或3只引腳（2絕緣，1接地）。

德國SGLUX 紫外光電二極管 SG01D–5LENS 特點

寬頻UVA+UVB+UVC, PTB報道的芯片高穩定性, 用于火焰檢測

輻射敏感面積 A = 11,0 mm2
TO5密封金屬外殼和聚光鏡, 1絕緣引腳和1接地引腳

10μW/cm2 峰值輻射約產生350 nA電流

德國SGLUX 紫外光電二極管 SG01D–5LENS 參數

參數	符號	數值	單位
光譜特性
峰值波長處的典型響應度	S	0，130	aw
光譜響應度的波長	Λ	280	nm
響應波長范圍(S=0,1*Smax)	-	221-358	nm
可見盲區(Smax/S>405nm)	VB	> 1010	-
一般特性(T=25°C)
敏感面積(芯片尺寸= 0,50 mm2)	A	11，0	mm2
暗電流(1V反向偏壓)	Id	1,7	fa
電容	C	125	pF
短路(10μW/cm2 峰值處)	Io	350	nA
溫度系數	Tc	< 0,1	%/K
額定值
工作溫度	Topt	-55...+170	°C
儲存溫度	Tstor	–55 … +170	°C
焊接溫度(3s)	Tsold	260	°C
反向電壓	VRmax	20	V
