電容式觸摸芯片 - CT8225

產品介紹

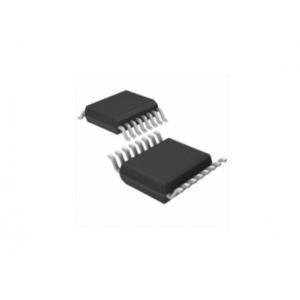

CT8225觸摸檢測IC是一款使用電容感應式原理設計的觸摸芯片。此芯片內建穩壓電路供觸摸傳感器使用，穩定的觸摸效果可以應用在各種不同應用上，人體觸摸面板可以通過非導電性絕緣材料連接，主要應用是以取代機械開關或按鈕，此芯片可以獨立支持6個觸摸鍵。

一、電容式觸摸芯片 - CT8225的特性：

工作電壓：2.5V~5.5V(啟用內部穩壓電路)
內建穩壓電路功能
待機電流
-3V 電壓，低速采樣率 8Hz 的睡眠模式下典型值 4.5uA
提供 6 個直接輸出獨立端口
6 個直接輸出端口可以選擇不同輸出類型(CMOS/OD/OC 具有高/低電平有效)
具有選項選擇有效鍵較大輸出時間大約為 80Sec
靈敏度可由外部電容(1~50pF)調節
上電后需要 0.5Sec 穩定時間
-在此期間內請勿觸摸按鍵面板，所有的功能觸摸無效
自動校準
-當所有按鍵在一段時間內沒有被觸摸到時，芯片系統重新校準時間約為 4.0Sec

二、電容式觸摸芯片 - CT8225的應用：

TWS藍牙耳機

智能音響

AI智能

益智玩具

智能家居
