ADC芯片 - CJC1808

產品介紹

CJC1808設備是一種高性能、低成本、單片機、立體聲模數轉換器，具有單端模擬電壓輸入。CJC1808設備使用一個具有64次過采樣的增量-西格瑪調制器，并包括一個數字抽取濾波器和高通濾波器，以去除輸入信號的直流分量。對于各種應用程序，CJC1808設備支持串行音頻接口中的主、從模式和兩種數據格式。

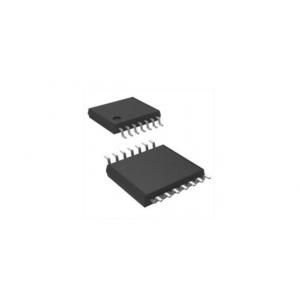

CJC1808器件的制造使用了一種CMOS工藝。該設備有一個小的，14-pin TSSOP封裝。

一、ADC芯片 - CJC1808的特性：

立體聲Δ-Σ ADC
單片數字濾波器
單端輸入
數字高通濾波器，以消除直流偏移量
S/（N+D）：48 kHz時為87dB@3.3V
DR: 101dB@3.3V for 48kHz
99dB@3.3V for 96kHz
S/N: 101dB@3.3V for 48kHz
S/N: 101dB@3.3V for 48kHz
抽樣率： 8kHz ～ 96kHz
系統時鐘：256fs/384fs/512fs
CMOS輸入級別
主從模式
音頻接口：左向證明，24位/I2S，24位
電源：2.7至5.5V
Ta= —40~85℃(industrial), Ta=—20~85℃(commercial)
封裝：14-pin TSSOP

二、ADC芯片 - CJC1808的應用：

音箱、耳機、音響、聲霸、IPC、故事機等
