馬達驅動芯片 - SS8812T

產品介紹

SS8812T為打印機和其它電機一體化應用提供一種雙通道集成電機驅動方案。SS8812T有兩路H橋驅動，每個H橋可提供較大輸出電流1.6A(在24V和Ta=25°C適當散熱條件下)，可驅動兩個刷式直流電機，或者一個雙極步進電機，或者螺線管或者其它感性負載。雙極步進電機可以以整步、2細分、4細分運行，或者用軟件實現高細分。

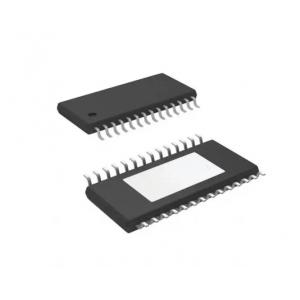

SS8812T提供一種帶有裸露焊盤的eTSSOP28封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無錫電鍍。

一、馬達驅動芯片 - SS8812T的特性：

雙通道 H 橋電流控制電機驅動器
–單個或兩個有刷直流電機
–一個步進電機
PWM 控制接口
固定頻率下電流控制可選擇
– 2 bits 電流控制，提供 4 個電流臺階
低導通阻抗的金屬氧化物半導體場效應晶體管(MOSFET)
– 24V，Ta = 25°C 時可實現 1.6A 較大驅動電流
– 24V，Ta= 25°C 時 RDS(on)為 720mΩ（典型值 HS + LS）
8.2~36V 工作電壓范圍
睡眠模式低電流
內置 3.3V 基準電壓
帶散熱片的表面貼裝封裝
保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示 Pin（nFAULT）

二、馬達驅動芯片 - SS8812T的應用：
