通用數模轉換芯片 - MS5224D
Mouse over image to zoom
12bit 精度
可編程建立時間 3us 或 9us
兼容 TMS320，SPI，Microwire 接口
內部上電復位
低功耗，5V 時 8mW，3V 時 3.6mW
集成 REF 緩沖器
輸出范圍是 2 倍的基準電壓
對溫度不敏感
軟件 Power down
電源電壓：2.7V~5.5V
產品介紹
通用數模轉換芯片 - MS5224D是一款12bit四通道輸出的電壓型DAC，接口采用三線串口模式，可以兼容TMS320、SPI、QSPI和Microwire串口，數據有16bit，包括控制字節，和12bitDAC數據。MS5224D電源范圍是2.7V到5.5V。內部集成電阻串分壓輸出接到一個AB類輸出、軌到軌buffer，其增益是6dB放大輸出，輸出bufffer提高了穩定性且降低了建立時間。

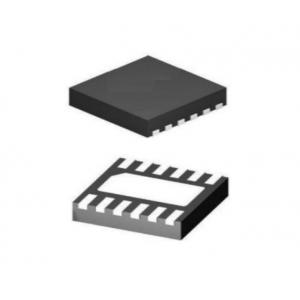

MS5224D 采用 DFN12 封裝。
一、通用數模轉換芯片 - MS5224D的特性：
12bit 精度
可編程建立時間 3us 或 9us
兼容 TMS320，SPI，Microwire 接口
內部上電復位
低功耗，5V 時 8mW，3V 時 3.6mW
集成 REF 緩沖器
輸出范圍是 2 倍的基準電壓
對溫度不敏感
軟件 Power down
電源電壓：2.7V~5.5V
二、通用數模轉換芯片 - MS5224D的應用：
數字伺服系統控制
數字補償和增益調節
工業過程控制
機械和移動控制設備
大容量存儲設備
