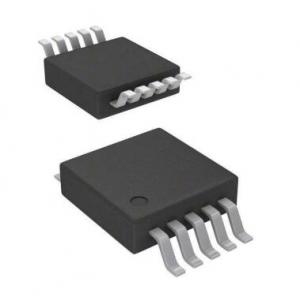

時鐘發生芯片 - MS5351M

產品介紹

時鐘發生芯片 - MS5351M是一款通用頻率綜合器芯片，通過I2C配置，可產生從2.5kHz至200MHz的任意時鐘輸出?？商娲w、晶體振蕩器、鎖相環、輸出緩沖器。

一、時鐘發生芯片-MS5351M的特性：

可3通道輸出從2.5kHz至200MHz 時鐘
輸出頻率誤差 0ppm
高分辨率、 低輸出抖動
可工作在 25MHz 或 27MHz 石英晶體
輸出時鐘相位可調
輸出延時可調
輸出時鐘上升/下降時間可控
頻率切換無毛刺
相互獨立的電源供電管腳
- 內部核心電路電源VDD：2.5V或3.3V
- 輸出級電源VDDO：1.8V或2.5V 或3.3V
內部高電源抑制比
兼容HCSL 和 PCIE Gen 1

二、時鐘發生芯片-MS5351M的應用：
