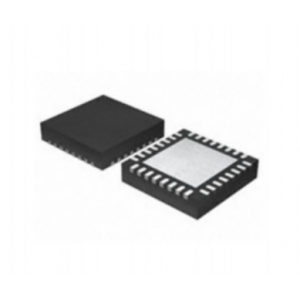

超聲波測距芯片 - MS1030
Mouse over image to zoom
上升或/和下降沿觸發測量
高精度的 STOP 屏蔽窗口
低功耗 32K 振蕩器（4UA） ?
4 線 SPI 通信接口
工作電壓 2.5V 至 3.6V
工作溫度-40℃至+125℃ ?
QFN32
產品介紹
超聲波測距芯片 - MS1030是一款針對超聲波流量高精度測量電路，它具有高精度，高穩定性，高效率的特點；它的測量精度高達15PS，測量范圍從500NS~4MS@4MHZ的測量范圍，在第一波模式情況下，內部比較器的offset可編程范圍為±127mV，而且還另外增加了±64mV的比較偏置電壓；單向測量回波最多達8個回波脈沖，內嵌順逆流自動測量模式，測量完成后順流和逆流的8個回波脈沖值及8個回波脈沖的和均有獨立的結果寄存器，該測量模式既提高精度，也降大大低了測量功耗；該電路的封裝管腳完全和MS1022 PIN toPIN兼容，客戶在替換上非常便捷。
一、超聲波測距芯片-MS1030的特性：
流量測量單元：
測量精度高達 15ps，1LSB 達 3.8 ps
測量范圍 500ns 至 4ms @4MHZ
最多可以測量 8 個回波信號，而且將 8 個回波信號測量值進行累加并放入結果寄存器
通過 StartTOFRestart 命令并自動測量順流和逆流，測量完成后 INTN 產生中斷
具有高精度脈寬檢測單元
模擬輸入電路：
內嵌穩定低漂移精密比較器,失調電壓 1mv（典型）
內嵌可編程比較器偏置電壓,編程電壓-64~62MV
內嵌第一波檢測功能，且可編程偏置電壓達±127 mV
模擬部分在非測量時間進行關閉，功耗小于 50nA
脈沖發生單元：
內嵌兩個脈沖發生器，單個最多可生成 127 個脈沖
脈沖發生器發送脈沖頻率從 62.5KHZ~2MHZ @4MHZ
脈沖發生器單個輸出電流可達 48MA 電流
兩個脈沖輸出管腳具有單個反向功能
溫度測量單元：
2 個或 4 個溫度傳感器，PT500/PT1000
內嵌施密特觸發器
超低功耗（每 30 秒測量一次時 為 0.08uA）
其他功能：
上升或/和下降沿觸發測量
高精度的 STOP 屏蔽窗口
低功耗 32K 振蕩器（4UA）
4 線 SPI 通信接口
工作電壓 2.5V 至 3.6V
工作溫度-40℃至+125℃
QFN32
二、超聲波測距芯片-MS1030的應用：
超聲波水表
超聲波熱量表
超聲波氣表
超聲波流量計
ISweek 工采網的所有產品均來自于原始生產廠商直接供貨，非第三方轉售。
