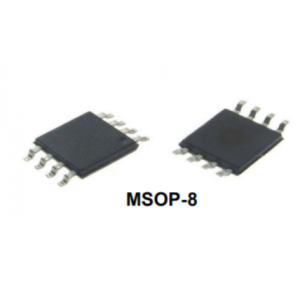

視頻驅動放大器 - MS7632M

產品介紹

MS7632M是一顆集成單通道視頻放大器與視頻同軸線控解碼為一體的芯片。視頻放大器內部集成6dB增益軌到軌輸出驅動器以及6階濾波器，-3dB帶寬達72MHz。視頻同軸線控解碼內部集成一顆高速處理器，針對模數混合信號進行有效分離。它單電源供電范圍為+2.7V 到+5V，并有極低的工作電流25mA，非常適用于電池供電應用。MS7632M有關斷引腳可以關閉整個器件，減小電流消耗。

一、視頻驅動放大器-MS7632M的特性：

單通道 6 階 72MHz（HD）過濾器 ?
Transparent Sync-tip 輸入箝位電路 ?
6dB 增益輸出驅動器和驅動雙視頻負載 ?
軌到軌輸出 ?
輸入電壓范圍包括地 ?
交流或直流耦合輸入/輸出 ?
單電源供電范圍為 2.7V 到 5V ?
低功耗，工作電流為 25mA

二、視頻驅動放大器-MS7632M的應用：
