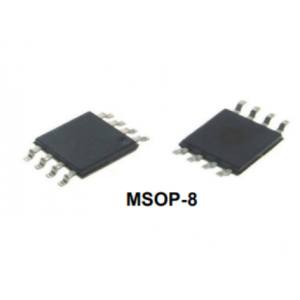

視頻驅動放大器 - MS7338MA
Mouse over image to zoom
-3dB 帶寬 30MHz/45MHz 可選擇 10 階視頻濾波器 ?
Transparent Sync-tip 輸入箝位電路 ?
12dB 增益輸出驅動器和驅動雙視頻負載 ?
軌到軌輸出 ?
輸入電壓范圍包括地 ?
交流或直流耦合輸入/輸出 ?
單電源供電范圍為 2.7V 到 5V ?
低功耗，工作電流為 35mA ?
通過 AEC_Q100 認證
產品介紹
MS7338MA是一顆集成單通道視頻放大器與視頻同軸線控解碼為一體的芯片，它內部集成12dB增益軌到軌輸出驅動器以及10階濾波器，允許同一個輸入信號在-3dB帶寬30MHz和45MHz之間進行選擇控制。視頻同軸線控解碼內部集成一顆高速處理器，針對模數混合信號進行有效分離，同時在其同軸控制端有箝位電路，適用于交流應用。
MS7338MA輸入信號為DAC的輸出，可直流耦合輸入或交流耦合輸入。MS7338MA還包含內部電平移位電路，從而避免了同步脈沖被截斷并允許直流耦合輸出。MS7338MA的輸出可驅動直流或交流耦合單（150Ω）或雙（75Ω）負載。
一、視頻驅動放大器-MS7338MA的特性：
-3dB 帶寬 30MHz/45MHz 可選擇 10 階視頻濾波器 ?
Transparent Sync-tip 輸入箝位電路 ?
12dB 增益輸出驅動器和驅動雙視頻負載 ?
軌到軌輸出 ?
輸入電壓范圍包括地 ?
交流或直流耦合輸入/輸出 ?
單電源供電范圍為 2.7V 到 5V ?
低功耗，工作電流為 35mA ?
通過 AEC_Q100 認證
二、視頻驅動放大器-MS7338MA的應用：
消費類視頻
汽車電子
便攜式和手持式產品
AHD/TVI/CVI 模擬高清視頻驅動以及反向控制解碼
