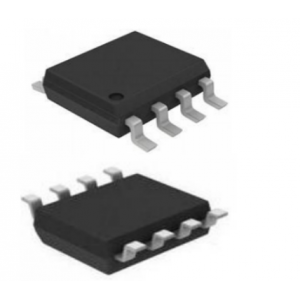

485/422芯片 - MS2561

產品介紹

MS2561是一款低功耗、高ESD能力的RS485通訊接口電路；在接收模式下，其功耗僅為120uA左右，在關斷模式下，其功耗不超過1uA；A/B端ESD耐壓可達±15kV，且無自激現象；較高數據傳輸速率可達250Kbps；當輸出短路發生大電流導致電路溫度過高時，內部過溫保護電路開啟，且關斷時輸出端口進入高阻態。

一、485/422芯片-MS2561的特性：

低功耗：接收模式 120uA(5V)/90uA(3.3V)，關斷模式不超過1uA
靜電保護(ESD): A/B 端±15kV(HBM)
總線較大連接個數：128 個 ?
數據速率：較大 250Kbps
完全兼容與其他 485 芯片
三態輸出

二、485/422芯片-MS2561的應用：
