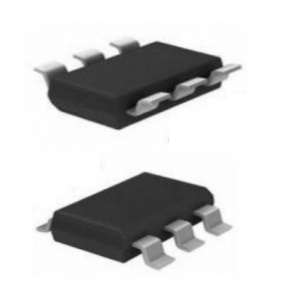

高精度模數轉換芯片 - MS1100

產品介紹

MS1100是一款高精度，持續轉換的自校準模數轉換器，高達16位的轉換精度。內部集成的2.048V基準源使差分輸入范圍達到±2.048V。使用了I2C兼容接口，使用了I2C串行通信接口。電源電壓范圍為2.7V到5.5V。MS1100轉換速率為15、30、60或240SPS，集成有可編程增益放大器，增益較高可到8倍，在保證精度的條件下也可以測量小信號。在單次轉換模式中，MS1100在轉換結束后會關閉轉換，減小了在空閑狀態時的功耗。MS1100用在需要高精度測量以及對空間、功耗有一定要求的應用中，典型應用如：手持式儀器、工業流程控制和智能變送器。

一、高精度模數轉換芯片-MS1100的特性：

小尺寸封裝的數據采集系統
I2C接口
片上基準：2.048V±0.5%,溫度漂移：33uV/℃
內部集成 PGA：1 到 8 倍
內部集成振蕩器
16 位無失碼精度
INL(積分非線性誤差)：0.01%
8 個可用 I2C 地址
可編程輸出速率：15SPS 到 240SPS
工作電壓范圍：2.7V 到 5.5V
低電源功耗：315uA

二、高精度模數轉換芯片-MS1100的應用：
