電平轉換芯片 - MS4553M

產品介紹

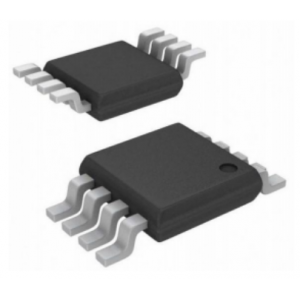

MS4553M是一款雙向電平轉換器，可以用作混合電壓的數字信號系統中。其使用兩個獨立構架的電源供電，A端供電電壓范圍是1.65V到5.5V，B端供電電壓范圍是2.3V到5.5V。可用在電源電壓為1.8V、2.5V、3.3V和5V的邏輯信號轉換系統中。當OE端為低電平時，所有IO端口為高阻態，這顯著降低了靜態功耗。當VCCA上電后，OE端內部集成了下拉電流源。為了確保在上電或下電過程中端口保持高阻特性，OE端應該通過一個下拉電阻接地，下拉電阻的阻值由驅動電流源的能力決定。MS4553M采用MSOP8封 裝，工作電壓范圍是-40℃到+100℃。

一、電平轉換芯片-MS4553M的特性：

無需方向控制信號
數據速率：推拉模式為20Mbps，開漏模式為2Mbps
A端電壓范圍 1.65V到5.5V，B端電壓范圍是2.3V到5.5V（VCCA≤VCCB）
VCC隔離：如果任何一個電源拉到地，則端口呈現高阻態
無上電順序要求
支持掉電模式

二、電平轉換芯片-MS4553M的應用：
