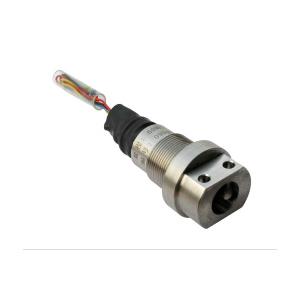

礦井液壓支架專用壓力變送器 - CS-PT2000
±0.1、0.5%F.S精度;
0~5Vdc輸出;
擴散硅芯體;
微功耗電路;
多種壓力量程和信號輸出;
多種連接器和壓力接口;
無極性二線制電流輸出;
交直流二用電壓輸出;
本安、隔爆、CE認證。
產品介紹
一、礦井液壓支架專用壓力變送器CS-PT2000產品特點及應用領域
±0.1、0.5%F.S精度;0~5Vdc輸出;擴散硅芯體;微功耗電路;多種壓力量程和信號輸出;多種連接器和壓力接口;無極性二線制電流輸出;交直流二用電壓輸出;本安、隔爆、CE認證。
應用于:礦井液壓柱,冷凍機,液壓控制,石油化工,壓力儀表,自動監測系統,能源及水處理,油井實時管理。
二、礦井液壓支架專用壓力變送器CS-PT2000產品說明
CS-PT2000系列壓力變送器是一款專門針對礦井坑道液壓支架檢測而設計的,它穩性好,可靠性高,精度高,結構巧妙,便于快速拆裝。
該產品采用1Cr18Ni9Ti不銹鋼結構,壓力芯體選用國外品牌,專用隔爆型電路設計,能方便的對其零點和滿程進行校準,通過本安認證,防爆認證和CE認證。
工作電源為8Vdc/ac(交直流兩用)。
該系統每三個組成一組構成一個測試從站,從站將測試的三個壓力信號轉換成數字信號傳輸?shù)娇傉尽?
三、礦井液壓支架專用壓力變送器CS-PT2000技術參數
常規 |
數 值 |
備 注 |
|||
壓力量程 |
0~0.2MPa......200 MPa. |
1MPa=10bar 1bar≈14.5PSI 1PSI=6.8965kPa 1kgf/cm2=1個大氣壓 1個大氣壓≈98kPa |
|||
過載壓力 |
2倍額定壓力 (2X) |
||||
破壞壓力 |
4倍額定壓力 (4X) |
||||
精 度 |
±0.1、0.5%F.S |
||||
穩 定 性 |
典型值0.25%F.S, max:0.4%F.S |
||||
使用溫度 |
-40℃~85℃ |
||||
補償溫度 |
-10℃~70℃ |
|
|||
兼容介質 |
與1Cr18Ni9Ti兼容的所有腐蝕性介質 |
|
|||
電器性能 |
二線制 |
三線制 |
|
||
輸出信號 |
4~20mA |
0~5V |
0~10V |
|
|
供電電源 |
10~30Vdc |
10~30Vdc |
12~30Vdc |
|
|
負載電阻 |
(U-5)/0.02(?) |
>100k? |
|
||
絕 緣 |
>100M ?@50V |
|
|||
電器強度 |
500V@60 second |
|
|||
振動/沖擊 |
10g/5~2000Hz, axes X/Y/Z20g sine 11ms |
|
|||
壓力耐用 |
2×106壓力周期@25℃ |
|
|||
電器連接 |
赫氏曼、航空插頭、固線套出線、防水出線 |
|
|||
壓力接口 |
KJ10,G1/2,NPT1/2,M20x1.5 |
|
|||
壓力形式 |
表壓G,密封表壓S |
響應時間:10ms |
|
||
認證項目 |
安全防爆型E、隔離防爆型D 歐盟電器安全標準CE |
|
|||
電磁兼容 |
電磁放射:EN50081-1/-2;電磁靈敏度:EN50082-2 |
