美國NovaLynx 模擬氣壓計 - 230-PTB110系列

產品介紹

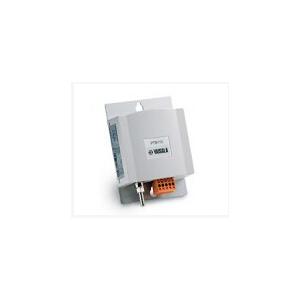

230-PTB110系列模擬氣壓計描述

230-PTB110氣壓計用于房間溫度的精確氣壓測量和大的溫度范圍的一般環境壓力監控。

PTB110氣壓計采用專門開發用于氣壓測量的硅電容絕對壓力傳感器Vaisala BAROCAP。 傳感器結合了單晶硅出色的彈性特性和機械穩定性與成熟的電容檢測原理。

氣壓計憑借其優秀的長期穩定性，很大限度地減少或甚至消除了現場應用中調試要求。

PTB110適合如環境壓力監控、數據浮標、激光干涉儀，以及農業和水文等多種應用。緊湊設計特別適合低功耗的數據記錄儀。外部開關控制在電力供應有限的情況下非常實際。

230-PTB110系列模擬氣壓計規格參數

l 操作范圍

l 230-PTB1104: 600-1060 mb

l 230-PTB1105: 800-1060 mb

· 溫度范圍: -40~+60 °C

· 濕度范圍: 非冷凝

· 線性: ± 0.25 mb

· 滯后: ± 0.03 mb

· 重復性: ± 0.03 mb

· 校準不確定性: ± 0.15 mb

· 精度 @ +20 °C: ± 0.3 mb

· 總精度@

l +15/+25 °C: ± 0.3 mb

l 0/+40 °C: ± 0.6 mb

l -20/+45 °C: ± 1.0 mb

l -40/+60 °C: ± 1.5 mb

· 長期穩定性: ± 0.1 mb/year

· 電源電壓: 10-30 Vdc

· 流耗: 小于 4mA

· 輸出電壓: 0-2.5 Vdc 或0-5 Vdc

· 分辨率: 0.1 mb

· 負載電阻: min 10 kohm

· 負載電容: max 47 nF

· 設置時間: 上電后1秒達到全精度

· 響應時間: 一個壓力步進后500 ms達到全精度

· 壓力接頭: M5 (10-32) 內螺紋

· 壓力適配頭: 1/8" 倒鉤接頭

· 小壓限: 0 mb abs

· 大壓限: 2000 mb abs

· 電器接頭: 5 wires (AWG 28-16) 可拆卸接頭

· 端子

l Pin 1: 外部觸發

l Pin 2: 信號接地

l Pin 3: 電源接地

l Pin 4: 電源電壓

l Pin 5: 信號輸出

· 外殼材料 (塑料蓋): ABS/PC 混合

· 外殼防護等級: IP32

· 金屬安裝板: 鋁

· 尺寸: 90 mm x 68.4 mm x 28.1 mm

· 重量/航運: 90 g/0.5 kg

· 電磁兼容性: 符合EMC 標準EN 61326-1，一般環境
